一、产品组成
本 公 司TD08-6 阻尼涂料(光滑平整型)是以聚醚氨酯/环氧树脂互穿聚合物网络为阻尼层，以无溶剂环 氧树脂固化体系为约束层的复合型高性能阻尼涂料。阻尼层包括"阻尼层A 组”和"阻尼层B组 " 两 个 组 份，其中A 组份为淡黄色粘稠液体，B 组份为绿色粉末。约束层包括两个部分：底层和面层，两层均由甲 组份和乙组份(固化剂)两个组份组成，其中约束层底层甲组份为铁红色膏状物，面层甲组份一般为铁红色 (或按客户要求的颜色)粘稠液状物。约束层底层和面层乙组份(固化剂)均为棕红色液体。
二、产品特性
本产品具有以下特性：
1、 复合损耗因数高、减振降噪效果显著;
2、 附着力强、不龟裂、不脱落、使用寿命长；
3、 无毒、环保、阻燃性好、常温反应固化、施工方便；
4、 阻尼温域宽(-40℃~160℃)、环境适应性强；
5、 表面光滑平整，适用于舱室甲板或机舱地面阻尼表面没有覆盖物部位，利于排水及清洁卫生。
三、技术指标
|
类型 |
检 验 项 目 |
单 位 |
标 准 值 |
|
|
阻 尼 层 |
干燥时间
|
表干 |
h |
≤6 |
|
实干 |
h |
≤18 |
||
|
附着力 (二选一)
|
拉开法 |
MPa |
≥1.8 |
|
|
划格法 |
级 |
1级以上 |
||
|
密度 |
g/cm³ |
1.1±0.1 |
||
|
约 束 层 |
干燥时间
|
表干 |
h |
≤4 |
|
实干 |
h |
≤12 |
||
|
硬度(邵A) |
|
≥95 |
||
|
密度 |
g/cm³ |
1.5±0.1 |
||
|
复 合 后 |
复合损耗因数 |
nc |
峰值≥0.2 |
|
|
耐0#柴油 |
月 |
≥6,涂层不生锈、不起泡，不脱落 |
||
|
耐3%盐水 |
月 |
≥6,涂层不生锈、不起泡，不脱落 |
||
|
烟气毒性 |
|
符合2010年FTP规则附件I第2部分 |
||
|
表面可燃性(低播焰) |
|
符合2010年FTP规则附件I第5部分 |
||
|
密度 |
g/cm³ |
1.5±0.1 |
||

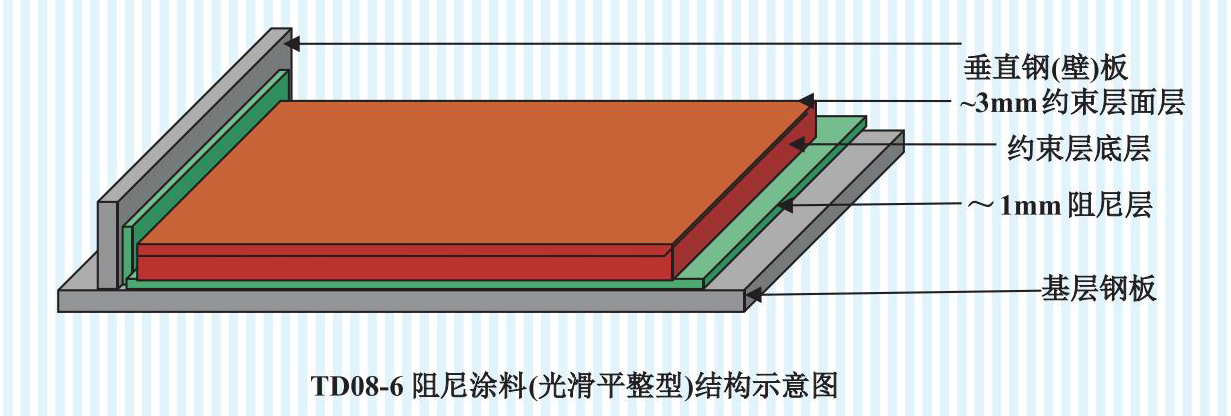

四、产品结构
五、使用部位及厚度
本品约束层与阻尼层总厚度为基层钢板厚度的1.5~2倍，其中阻尼层厚度为~1mm, 约束层面层厚度
为 ~ 3mm, 约束层底层厚度为本品总厚度减去阻尼层和约束层面层厚度。
